Bramka logiczna to prosty obwód przełączający, który określa, czy impuls wejściowy może przejść do wyjścia w obwodach cyfrowych.
Elementami składowymi obwodu cyfrowego są bramki logiczne, które wykonują liczne operacje logiczne wymagane przez każdy obwód cyfrowy. Mogą one przyjmować dwa lub więcej wejść, ale generować tylko jedno wyjście.
Mieszanka wejść zastosowanych w bramce logicznej określa jej moc wyjściową. Bramki logiczne wykorzystują algebrę Boole’a do wykonywania procesów logicznych. Bramki logiczne znajdują się w prawie każdym gadżecie cyfrowym, z którego korzystamy na co dzień. Bramki logiczne są stosowane w architekturze naszych telefonów, laptopów, tabletów i urządzeń pamięci.
ORAZ Brama:
Bramka logiczna zdefiniowana do wykonywania logicznego mnożenia wejścia binarnego nazywana jest bramką AND. Operację AND wykonuje się w taki sam sposób, jak zwykłe mnożenie jedynek i zer. Bramka AND to obwód logiczny, który wykonuje operacje AND na wejściu obwodu. Bramka AND daje wyjście 1, gdy wszystkie wejścia mają wartość 1, we wszystkich innych przypadkach wyjście będzie wynosić 0. Kropka (.) pokazuje operację AND. Bramka AND to obwód elektroniczny, który zapewnia wysoką moc wyjściową(1) tylko wtedy, gdy wszystkie jego wejścia są w stanie wysokim. Brama AND jest jedną z Bram Podstawowych.
Ekspresja x = AB czyta się jako x równa się A i B.

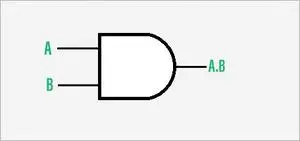

Symbol bramki AND
tablica w metodach Java
Tabela prawdy bramki AND:
Dla n=2 (gdzie n jest liczbą wejść).
| WEJŚCIA | WYJŚCIE | |
|---|---|---|
| A | B | A.B |
| 1 | 1 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 0 | 0 | 0 |
Aplikacje
Prawdziwe zastosowanie bramki AND:
- Transfer danych.
- Naciśnij przycisk.
LUB Brama:
Bramka logiczna zdefiniowana do wykonywania logicznego dodawania wejścia binarnego jest nazywana bramką OR. Bramka OR daje wyjście 1, gdy którekolwiek z wejść ma wartość 1, w przeciwnym razie wyjście wynosi 0. Plus (+) oznacza operację OR. Bramka OR to obwód elektroniczny, który daje wyjście (1), jeśli jedno lub więcej jego wejść jest wysoko. Brama OR jest jedną z bramek podstawowych. Bramka OR działa jak dwa przełączniki równolegle dostarczające światło, tak że gdy jeden z przełączników jest zamknięty, światło jest włączone.
jak uzyskać dostęp do zdjęć w icloud
Ekspresja x = A+B czyta się jako x równa się A LUB B.
skróty klawiaturowe w Linuksie

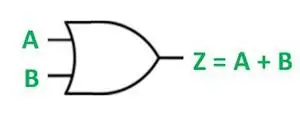

Symbol bramki OR
Tabela prawdy bramki OR:
Dla n=2 (gdzie n jest liczbą wejść).
| WEJŚCIA | WYJŚCIE | |
|---|---|---|
| A | B | Z = A + B |
| 1 | 1 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 0 | 0 | 0 |
Aplikacje:
Prawdziwe zastosowanie bramki OR:
- Wykrywanie nadmiernej temperatury.
- Wykrywanie nadciśnienia.
Różnica między bramką AND a bramką OR:
| TAK NIE. | Parametr | ORAZ Brama | LUB Brama |
|---|---|---|---|
| 1. | Wykonuje | Bramka AND wykonuje mnożenie logiczne. | OR Brama wykonuje dodawanie logiczne. |
| 2. | Przybory | Brama AND implementuje koniunkcję logiczną. | Brama OR implementuje alternatywę logiczną. |
| 3. | Przedstawiać | AND Brama jest reprezentowana przez kropkę (.) Przykład:- Z = A.B | Bramka OR jest reprezentowana przez plus (+). Przykład:- Z = A+B |
| 4. | Prawdziwe wyjście | Bramka AND daje prawdziwy wynik tylko wtedy, gdy oba wejścia są prawdziwe. | Bramka OR daje prawdziwy wynik, gdy przynajmniej jedno wyjście jest prawdziwe. |
| 5. | Wysoka wydajność | Bramka AND daje wysoką moc wyjściową tylko wtedy, gdy wszystkie jej wejścia są w stanie wysokim | Bramka OR daje sygnał wyjściowy, jeśli jedno lub więcej jej wejść jest w stanie wysokim. |
